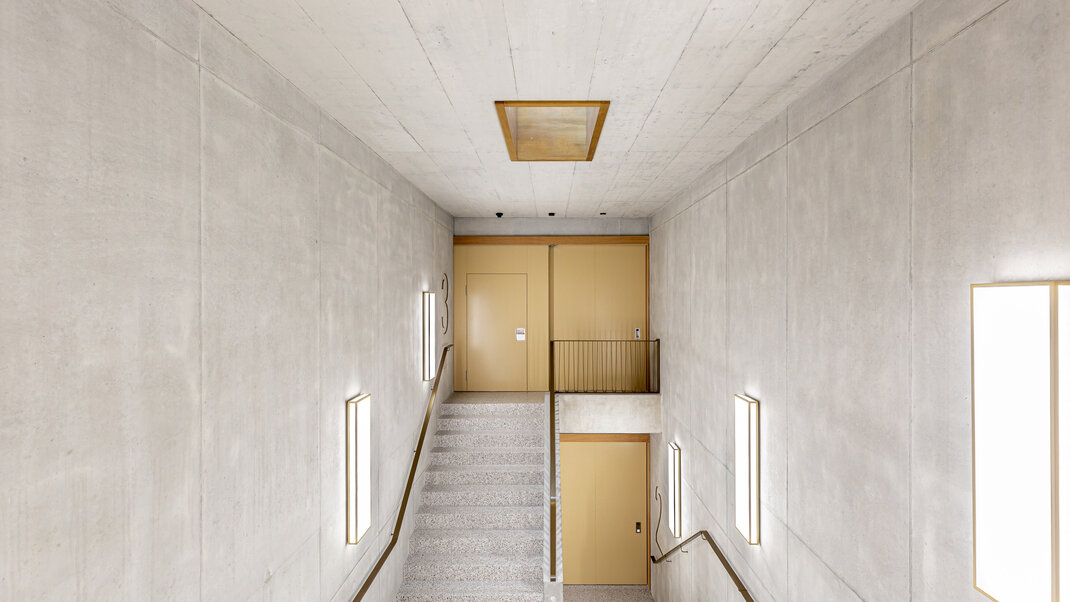

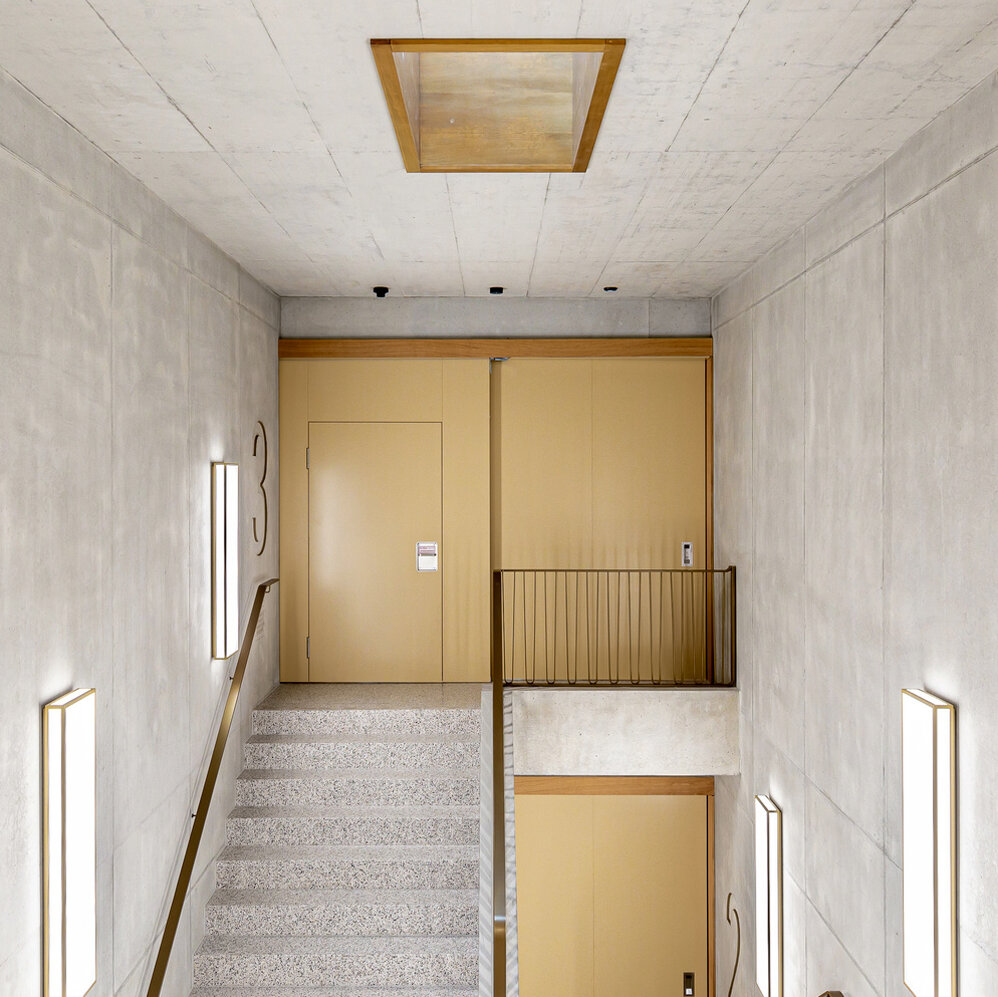

PENEDERrail
Das formschöne Schiebetor

PENEDERrail ist ein besonders imposantes Schiebetor, das durch große Dimensionen und eine Vielzahl an technischen Besonderheiten sowie eine kurze Lieferzeit überzeugt. Die formschöne Gestaltung mit Laufschiene, Einlauf- und Labyrinth-Profil sowie Nischenklappe in allen RAL-Farben ist kennzeichnend für PENEDERrail. Ausführungsspezifika wie ein Automatikantrieb oder eine schwellenlose Gehtür mit Muschelgriff nach EN 179 machen das Schiebetor einmalig. Erhältlich ist PENEDERrail überdies in Teleskopausführung als PENEDERrail extended sowie ohne Einlauf.

Key Facts

Größen (Mauerlichte)

Breite* bis 16.000 mm
Höhe* bis 5.500 mm
Torfläche* bis 50 m2

* Tatsächliche Größen abhängig von Klasse und Ausführung

Besonderheiten

  • Ohne Einlaufprofil möglich (ohne Rauchschutz)
  • Schwellenlos im gesamten Öffnungsbereich
  • Nur 100 mm Sturzhöhe bei Fluchttür (bei Rahmenlichte 2.100 mm ist 2.000 mm Fluchttür möglich)
  • C2-selbstschließend
Facts

TORE:

Mit europäischer CE-Kennzeichnung nach EN 16034 und/oder EN 13241

Funktionen
PENEDERrail

rail-00
1-/2-flg.
rail-30
1-/2-flg.
rail-90
1-/2-flg.
EI230-feuerhemmend
EI290-feuerbeständig
S200-rauchdicht
Flucht- und Rettungswege in eingebauter Gehtür
Oberfläche in Edelstahl
Glasausschnitt und eingebaute Drehtür

Kombinationsmöglichkeiten abhängig von Größe, Klasse und Ausführung

PENEDERrail extended
Teleskopausführung

rail ext-00
1-flg.
rail ext-30
1-flg.
rail ext-90
1-flg.
rail ext-00
2-flg.
rail ext-30
2-flg.
rail ext-90
2-flg.
EI230-feuerhemmend
EI290-feuerbeständig
Flucht- und Rettungswege in eingebauter Gehtür
Oberfläche in Edelstahl
Glasausschnitt und eingebaute Drehtür
Teleskopausführung 2-teilig
Teleskopausführung 3- oder 4-teilig

Kombinationsmöglichkeiten abhängig von Größe, Klasse und Ausführung

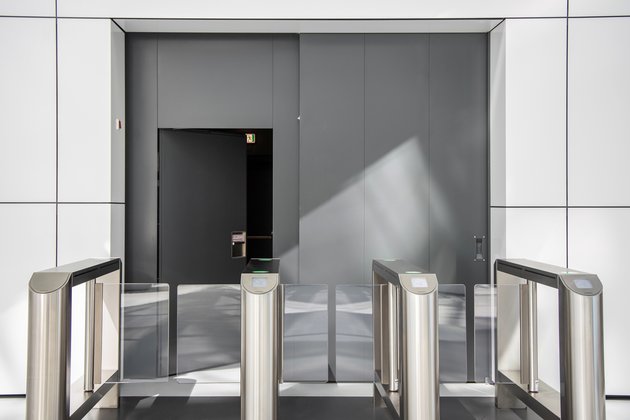

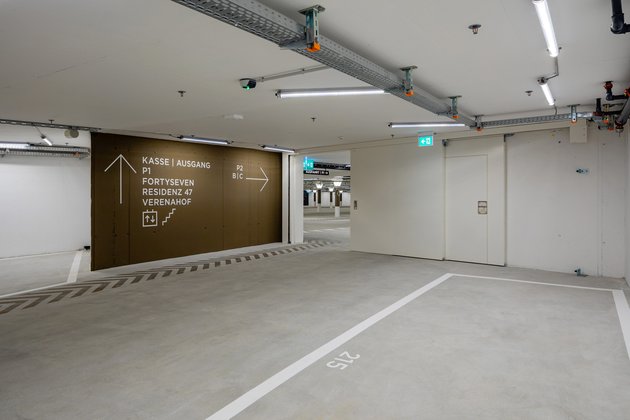

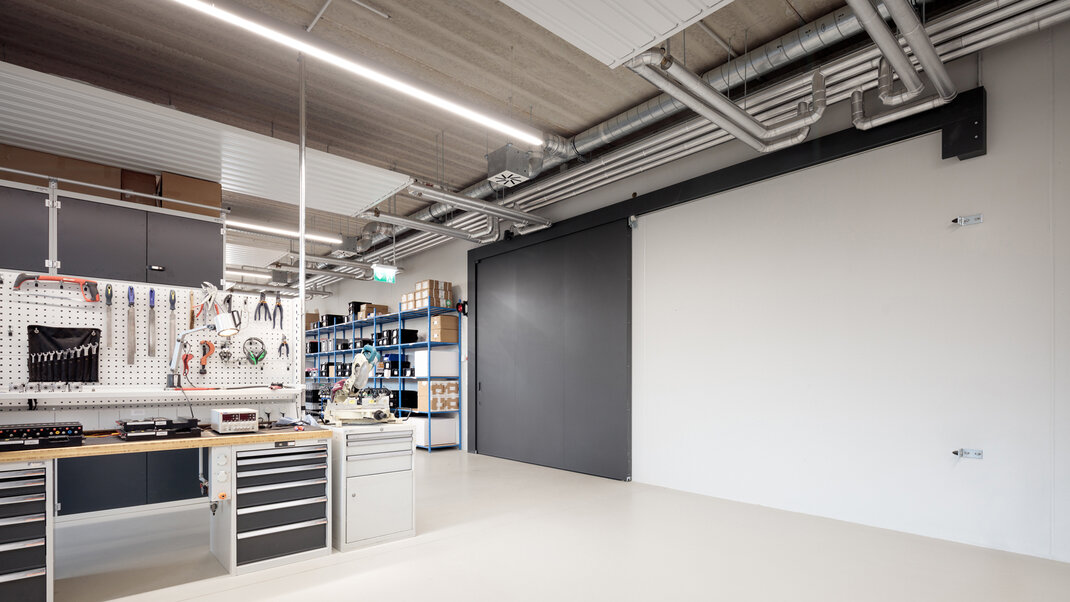

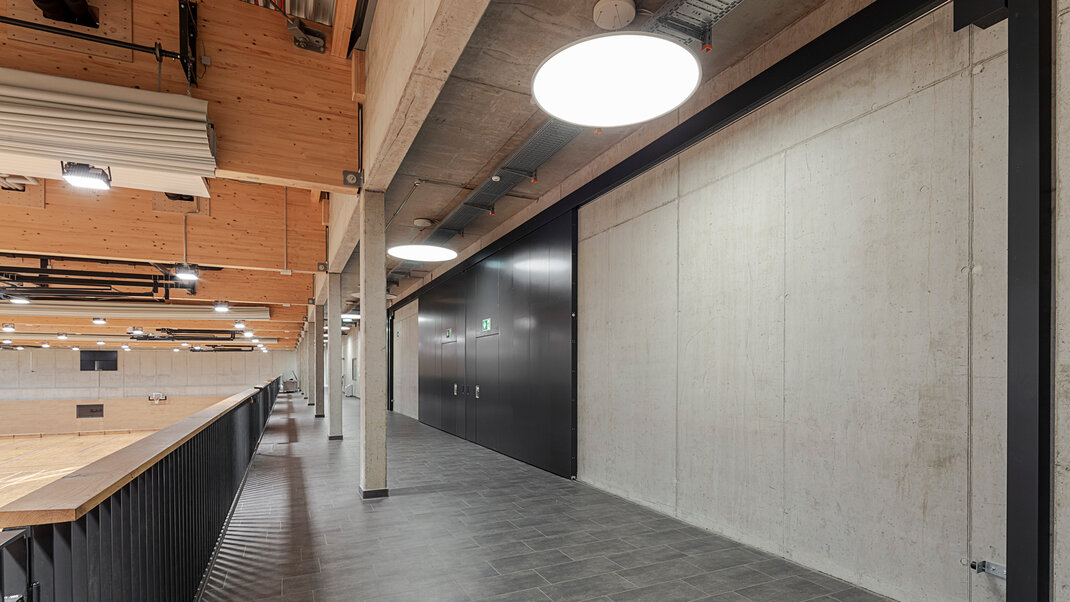

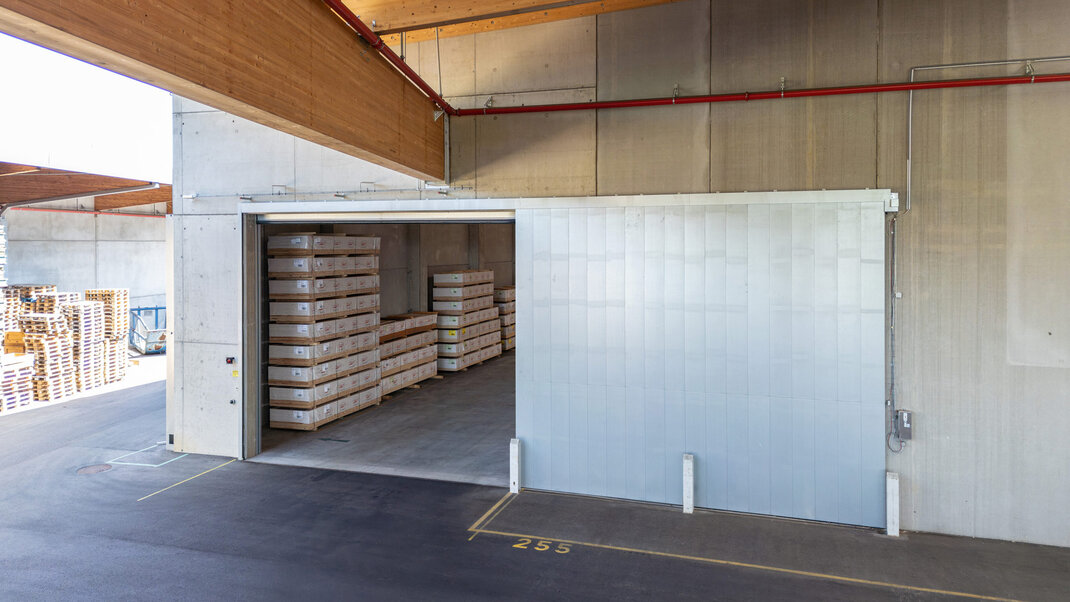

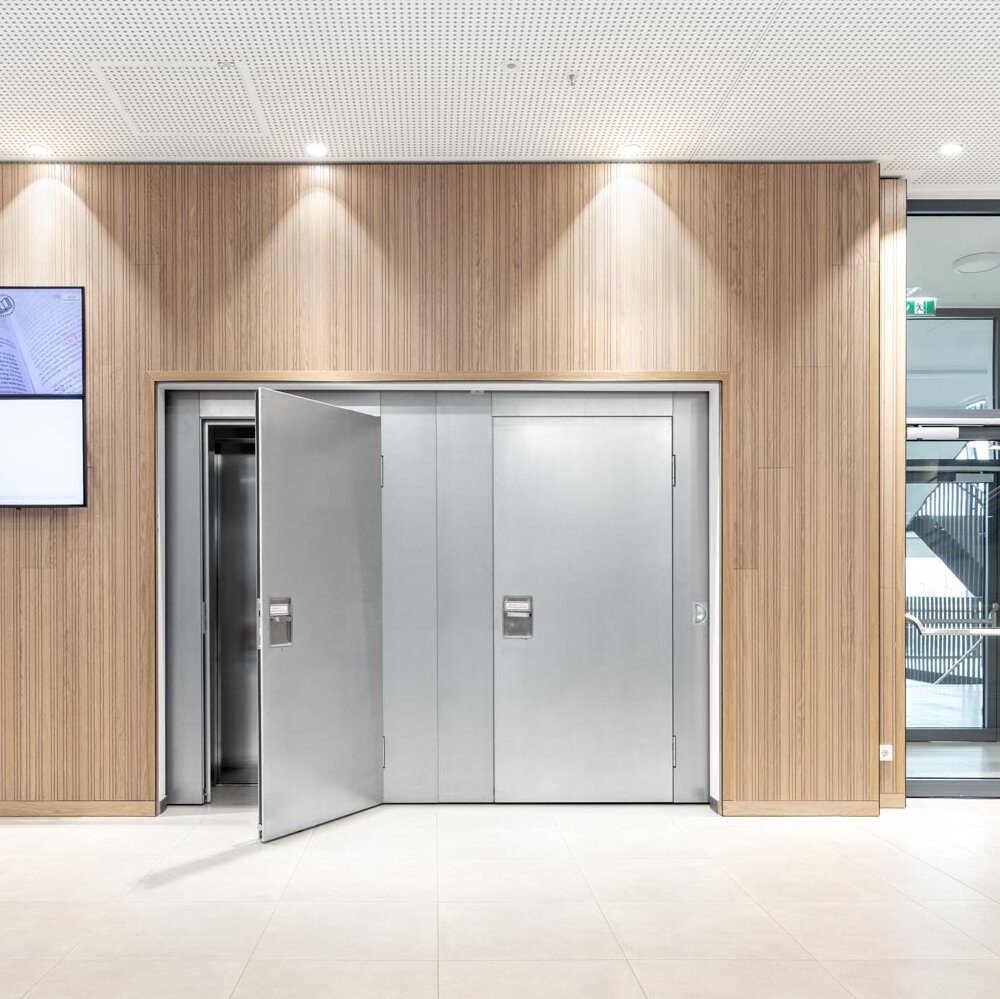

Produktfotos
PENEDERrail

Info

Produktfolder

Die Produktvielfalt zeigt das gesamte Sortiment an multifunktionalen Raumabschlüssen von Peneder.

PENEDERrail - das formschöne Schiebetor

Downloads
für Detailinformation

download
1139-CPR-0725-16_PENEDERrail_Zertifikat 16034 PDF, 344 KB
download
PENEDER_Produktvielfalt_Brandschutz_AT_2022 PDF, 11 MB
download
PENEDERrail 1-flügelig -E0 DOCX, 836 KB
download
PENEDERrail 1-flügelig -EI30 DOCX, 965 KB
download
PENEDERrail 1-flügelig -EI90 DOCX, 967 KB
download
PENEDERrail 2-flügelig -E0 DOCX, 1,004 KB
download
PENEDERrail 2-flügelig -EI30 DOCX, 1,004 KB
download
PENEDERrail 2-flügelig -EI90 DOCX, 1,004 KB
download
PENEDERrail Edelstahl 1-flügelig -E0 DOCX, 836 KB
download
PENEDERrail Edelstahl 1-flügelig -EI30 DOCX, 837 KB
download
PENEDERrail Edelstahl 1-flügelig -EI90 DOCX, 962 KB
download
PENEDERrail Edelstahl 2-flügelig -E0 DOCX, 1 MB
download
PENEDERrail Edelstahl 2-flügelig -EI30 DOCX, 1 MB
download
PENEDERrail Edelstahl 2-flügelig -EI90 DOCX, 836 KB
download
PENEDERrail extended beidseitig gelagert -E0 DOCX, 1 MB
download
PENEDERrail extended beidseitig gelagert -EI30 DOCX, 1 MB
download
PENEDERrail extended beidseitig gelagert -EI90 DOCX, 1 MB
download
PENEDERrail extended Edelstahl beidseitig gelagert - E0 DOCX, 1 MB
download
PENEDERrail extended Edelstahl beidseitig gelagert - EI30 DOCX, 1 MB
download
PENEDERrail extended Edelstahl beidseitig gelagert - EI90 DOCX, 1 MB
download
PENEDERrail extended Edelstahl einseitig gelagert - E0 DOCX, 1 MB
download
PENEDERrail extended Edelstahl einseitig gelagert - EI30 DOCX, 1 MB
download
PENEDERrail extended Edelstahl einseitig gelagert - EI90 DOCX, 1 MB
download
PENEDERrail extended einseitig gelagert - E0 DOCX, 2 MB
download
PENEDERrail extended einseitig gelagert - EI90 DOCX, 1 MB
download
PENEDERrail extended einseitig gelagert -EI30 DOCX, 1 MB
download
PENEDERrail extended Montagevarianten Einlaufprofil DWG, 589 KB
download
PENEDERrail extended Montagevarianten Einlaufprofil PDF, 102 KB
download
PENEDERrail extended Montagevarianten Laufschiene DWG, 804 KB
download
PENEDERrail extended Montagevarianten Laufschiene PDF, 156 KB
download
PENEDERrail extended V2A beidseitig gelagert - E0 DOCX, 1 MB
download
PENEDERrail extended V2A beidseitig gelagert - EI30 DOCX, 1 MB
download
PENEDERrail extended V2A beidseitig gelagert - EI90 DOCX, 1 MB
download
PENEDERrail extended V2A einseitig gelagert - E0 DOCX, 1 MB
download
PENEDERrail extended V2A einseitig gelagert - EI30 DOCX, 1 MB
download
PENEDERrail extended V2A einseitig gelagert - EI90 DOCX, 1 MB
download
PENEDERrail Montagevarianten Einlaufprofil EI30 DWG, 1 MB
download
PENEDERrail Montagevarianten Einlaufprofil EI30 PDF, 96 KB
download
PENEDERrail Montagevarianten Einlaufprofil EI90 DWG, 1 MB
download
PENEDERrail Montagevarianten Einlaufprofil EI90 PDF, 91 KB
download
PENEDERrail Montagevarianten Laufschiene EI30 DWG, 1 MB
download
PENEDERrail Montagevarianten Laufschiene EI30 PDF, 102 KB
download
PENEDERrail Montagevarianten Laufschiene EI90 DWG, 1 MB
download
PENEDERrail Montagevarianten Laufschiene EI90 PDF, 109 KB
download
PENEDERrail Übersicht Bodendetails DWG, 1,015 KB
download
PENEDERrail Übersicht Bodendetails PDF, 77 KB
download
PENEDERrail Übersicht Horizontalschnitte DWG, 632 KB
download
PENEDERrail Übersicht Horizontalschnitte PDF, 154 KB
download
PENEDERrail_Revit ZIP, 83 MB
Für diese Auswahl gibt es aktuell keine Downloads.

*Die Zeichnungen können interne Benennungen und Abkürzungen enthalten. Wir weisen ausdrücklich darauf hin, dass diese von genormten Begriffen abweichen können.
